فیوزها و رله های مرسدس بنز C-Class (W205; 2015-2019..)
در این مقاله به بررسی نسل چهارم مرسدس‌بنز کلاس C (کد W205) که از سال ۲۰۱۵ تاکنون عرضه شده است می پردازیم. دیاگرام (نقشه) جعبه‌فیوزهای مدلهای Mercedes-Benz C180، C200، C220، C250، C300، C350، C400، C450 و C63 مربوط به سال‌های ۲۰۱۵، ۲۰۱۶، ۲۰۱۷ و ۲۰۱۸ ارائه شده است. همچنین اطلاعاتی درباره محل قرارگیری پنل‌های فیوز در داخل خودرو و نحوه تخصیص هر فیوز (چیدمان فیوزها) و رله‌ها ارائه می‌شود.
چیدمان فیوزهای مرسدس بنز C-Class مدل های 2015 تا 2019-…
جعبه فیوز پنل پشت آمپر

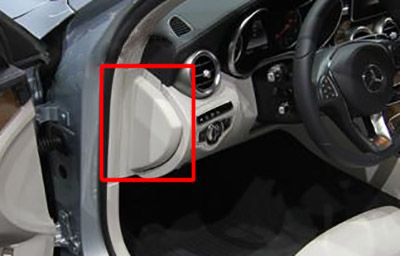

محل جعبه فیوز
جعبه فیوز در لبه پنل ابزار، در سمت راننده، پشت درب قرار دارد.

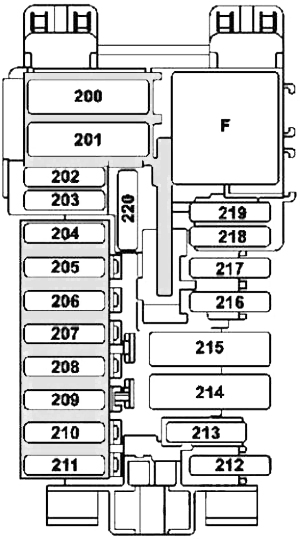

دیاگرام (نقشه) جعبه فیوز
تخصیص فیوزها در پنل پشت آمپر
| شماره فیوز | عملکرد | آمپر |
|---|---|---|
| 200 | ماژول SAM جلو Signal Acquisition Module(SAM)=ماژول جمع آوری سیگنال | 50 |
| 201 | ماژول SAM جلو | 40 |
| 202 | آژیر خطر، تشخیص تلاش برای سرقت، محافظت در برابر حمل خودرو با جرثقیل و محافظت از فضای داخلی خودرو (A205) | 5 |
| 203 | ماژول قفل فرمان برقی (سازگار با گیربکس 716) | 20 |
| 204 | کانکتور عیب یابی | 5 |
| 205 | ماژول قفل احتراق الکترونیکی | 7.5 |
| 206 | ساعت آنالوگ | 5 |
| 207 | ماژول تهویه مطبوع | 15 |
| 208 | پنل پشت آمپر | 7.5 |
| 209 | ماژول پنل (روی داشبورد) تهویه مطبوع | 5 |
| 210 | ماژول ستون فرمان | 5 |
| 211 | AMG: ماژول برنامه پایداری الکترونیکی | 25 |
| 212 | سوئیچ تغییر آنتن برای تلفن و گرمکن ثابت (از 01.06.2016) | 5 |
| 213 | ماژول برنامه پایداری الکترونیکی | 5 |
| 214 | AMG: ماژول ترمز پارک برقی | 30 |
| 215 | یدکی | - |
| 216 | لامپ داشبورد (محفظه دستکش) | 7.5 |
| 217 | نسخه ژاپن: ماژول ارتباطات کوتاه برد اختصاصی | 5 |
| 218 | ماژول سیستم کمکی مهار(فعال ساز ایربگ در تصادف) | 7.5 |
| 219 | ماژول سیستم سنجش وزن (WSS) | 5 |
| 220 | یدکی | - |
رله
| شناسه | عملکرد |
|---|---|
| F | رله، مدار 15R |
جعبه‌فیوز زیر پای سرنشین جلو

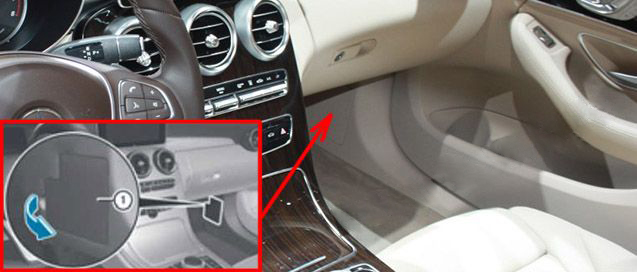

محل جعبه فیوز
پوشش (1) را به سمت عقب تا کرده و آن را جدا کنید.

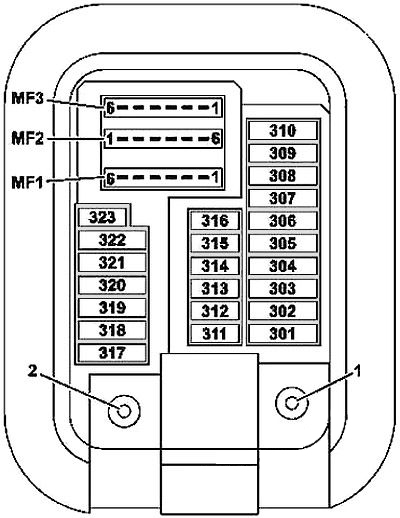

دیاگرام (نقشه) جعبه فیوز
تخصیص فیوزها در جعبه فیوز جلو پای سرنشین جلو
| شماره فیوز | عملکرد | آمپر |
|---|---|---|
| 301 | هیبریدی: فیوز حرارتی از طریق دستگاه قطع‌کننده ولتاژ بالا (برای محافظت در مقابل افزایش دما در مدار) | 5 |
| 302 | ماژول درب جلو راست | 30 |
| 303 | W205, S205, V205 ماژول درب عقب چپ مدلهای / A205, C205 واحد کنترل عقب مدلهای | 30 |
| 304 | معتبر برای گیربکس 722: ماژول سروو هوشمند برای DIRECT SELECT | 20 |
| 305 | ماژول صندلی راننده/ماژول گرمکن صندلی راننده/ماژول گرمکن صندلی جلو | 30 |
| 306 | ماژول صندلی سرنشین جلو/ماژول گرمکن صندلی سرنشین جلو/ماژول گرمکن صندلی جلو | 30 |
| 307 | AMG: ماژول پایه های موتور فعال | 5 |
| 308 | نسخه ایالات متحده: کانکتور الکتریکی کنترل ترمز برقی | 30 |
| 309 | ماژول سیستم تماس اضطراری | 10 |
| 309 | ماژول HERMES ماژول ارتباطات خدمات تله ماتیک | 5 |
| 310 | AMG: ماژول پایه های موتور فعال | 20 |
| 311 | تنظیم کننده دمنده الکتریکی / دمنده بوستر | 10 |
| 312 | ماژول کنترل پنل بالای سر سرنشینان | 10 |
| 313 | هیبرید: ماژول الکترونیک قدرت | 10 |
| 314 | AMG: ماژول دیفرانسیل الکترونیکی | 5 |
| 315 | ماژول قوای محرکه/ برای موتور دیزل: ماژول سیستم تزریق مستقیم سوخت با ریل مشترک (CDI)/معتبر برای موتور بنزینی: ماژول سیستم تزریق سوخت الکترونیکی چند نقطه‌ای (ME-SFI) | 5 |
| 316 | ماژول سیستم کمکی محدودکننده | 7.5 |
| 317 | ماژول کنترل سقف پانوراما/ماژول کنترل سقف تاشو | 30 |
| 318 | ماژول گرمکن ثابت | 20 |
| 319 | هیبرید: گرمکن (مقاومت حرارتی)PTC ولتاژ بالا | 5 |
| 320 | ماژول سیستم تعلیق خودکار ایرماتیک/ ماژول سیستم میرایی تطبیقی | 25 |
| 321 | نسخه ژاپن: ماژول ارتباطات کوتاه برد اختصاصی | 5 |
| 322 | سیستم صوتی مرکزی خودرو | 20 |
| 323 | ماژول سیستم پارک اتوماتیک | 5 |
| MF1/1 | موتور فن نمایشگر صوتی/کامند (COMAND) کامند : سیستم مدیریت کابین و داده/تجهیزات صوتی | 7.5 |
| MF1/2 | دوربین چندکاره استریو/دوربین چندکاره تک لنز | 7.5 |
| MF1/3 | سنسور باران/نور با عملکردهای اضافی/W205, S205, V205: ماژول کنترل پنل بالای سر سرنشینان | 7.5 |
| MF1/4 | ماژول صندلی راننده/ماژول گرمکن صندلی راننده/ماژول گرمکن صندلی جلو | 7.5 |
| MF1/5 | ماژول صندلی سرنشین جلو/ماژول گرمکن صندلی سرنشین جلو/ماژول گرمکن صندلی جلو | 7.5 |
| MF1/6 | ماژول ستون فرمان | 7.5 |
| MF2/1 | جمع کننده کمربند اضطراری قابل برگشت جلو چپ(راننده) | 5 |
| MF2/2 | پنل لمسی کنترل صوتی/کامند (COMAND) کامند : سیستم مدیریت کابین و داده COMAND : Cockpit Management and Data System | 5 |
| MF2/3 | بازکننده کشش اضطراری قابل برگشت جلو راست | 5 |
| MF2/4 | نمایشگر هدآپ (Head-Up Display)- نمایشگر روی شیشه جلو | 5 |
| MF2/5 | واحد اتصال مولتی مدیا | 5 |
| MF2/6 | هیبرید: کمپرسور تبرید الکتریکی | 5 |
| MF3/1 | خط(کابل) بازخورد، ترمینال 30g، واحد کنترل SAM (ماژول جمع‌آوری سیگنال)جلو | 5 |
| MF3/2 | ماژول سنسورهای رادار | 5 |
| MF3/3 | یدکی | - |
| MF3/4 | مجموعه دکمه های پنل ابزار سمت راننده(روشنایی، برف پاک کن و ...) | 5 |
| MF3/5 | یونیت کنترل پنل تهویه مطبوع عقب | 5 |
| MF3/6 | یونیت کنترل مانیتور فشار تایر | 5 |

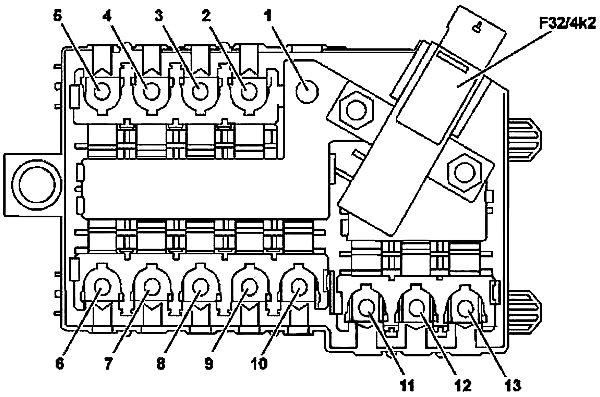

جعبه پیش‌فیوز داخلی

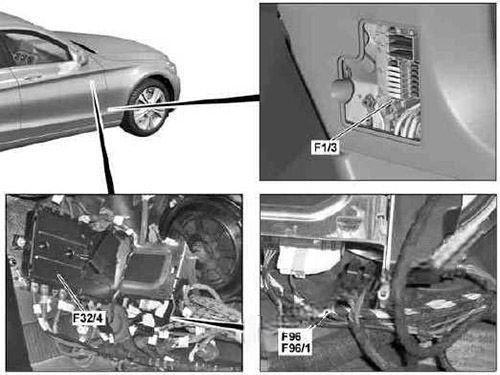

جعبه پیش‌فیوز کابین
| شماره فیوز | عملکرد | آمپر |
|---|---|---|
| 1 | جعبه فیوز پیشانی محفظه موتور | - |
| 2 | هیبرید: رله باتری اضافی برای عملکرد شروع/توقف ECO | 150 |
| 3 | تنظیم کننده دمنده | 40 |
| 4 | یدکی | - |
| 5 | معتبر برای موتور دیزل: تقویت کننده گرمکن PTC | 150 |
| 6 | جعبه فیوز ستون A سمت راست | 80 |
| 7 | ماژول فیوز و رله عقب | 150 |
| 8 | یدکی | - |
| 9 | یدکی | - |
| 10 | معتبر برای گیربکس 722، 725: ماژول گیربکس کاملاً یکپارچه | 60 |
| 10 | هیبرید: ماژول گیربکس کاملاً یکپارچه | 100 |
| 11 | یدکی | - |
| 12 | ماژول فیوز و رله عقب | 40 |
| 13 | جعبه فیوز ستون A سمت راست | 50 |
| F32/4k2 | رله قطع کن جریان در حالت خاموش (بارگزاری انجام نشده ولی مدار روشن است) | - |
| F96 | فیوزهای مدار باتری اضافی 30 | - |
| F96/1 | فیوزهای مدار فلپ اگزوز 87 | - |
جعبه فیوز محفظه موتور

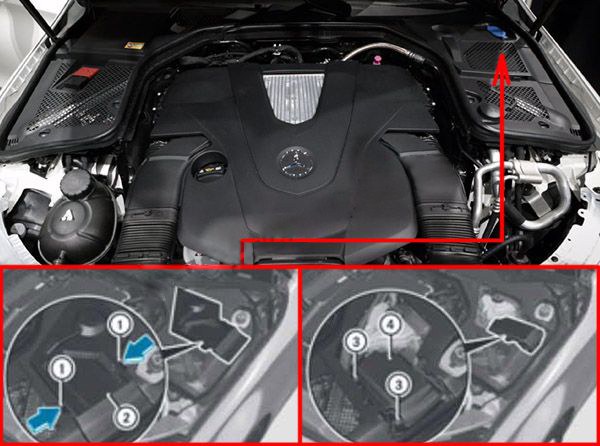

محل جعبه فیوز
جعبه فیوز در محفظه موتور (سمت چپ) و زیر پوشش قرار دارد.
دکمه‌های ایمنی (1) روی درپوش را همزمان فشار داده و درپوش جعبه فیوز (2) را به سمت بالا بردارید.

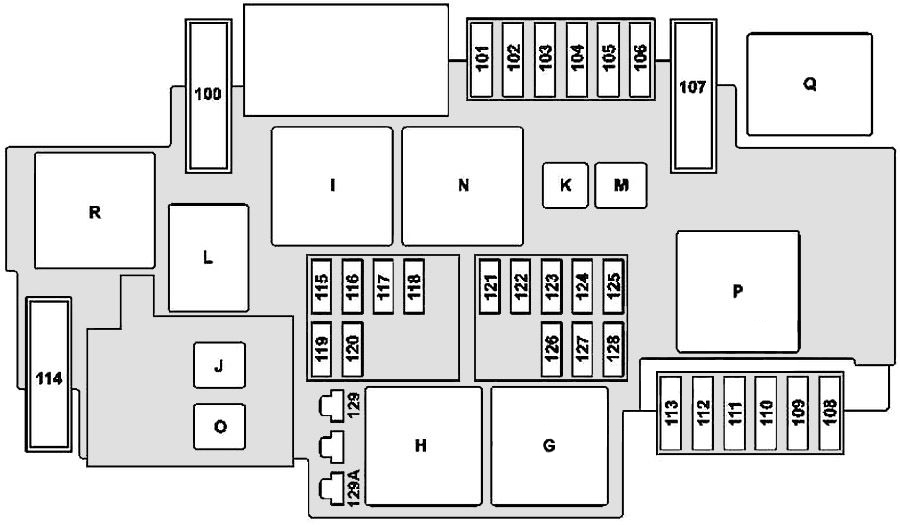

دیاگرام (نقشه) جعبه فیوز
تخصیص فیوزها و رله‌ها در محفظه موتور
| شماره فیوز | عملکرد | آمپر |
|---|---|---|
| 100 | پمپ خلاء هیبرید | 40 |
| 101 | غلاف کانکتور، مدار 87/2 (به غیر از AMG) | 15 |
| 101 | غلاف کانکتور، مدار 87/2 (AMG) | 20 |
| 102 | غلاف کانکتور، مدار 87/1 (به غیر از AMG) | 20 |
| 102 | غلاف کانکتور، مدار 87/1 (AMG) | 25 |
| 103 | غلاف کانکتور، مدار 87/4 (به غیر از AMG) | 15 |
| 103 | غلاف کانکتور، مدار 87/4 (AMG) | 20 |
| 104 | غلاف کانکتور، مدار 87/3 (به غیر از AMG) | 15 |
| 104 | غلاف کانکتور، مدار 87/3 (AMG) | 20 |
| 105 | ماژول پمپ روغن کمکی روغن گیربکس اتوماتیک (گیربکس 722.9، به غیر از 722.930) | 15 |
| 106 | یدک | - |
| 107 | پمپ خنک کننده الکتریکی (موتور 274.9) | 60 |
| 108 | واحد لامپ جلو (تنظیمات مختلف) | 20 |
| 109 | موتور برف پاک کن | 30 |
| 110 | واحد لامپ جلو (تنظیمات مختلف) | 20 |
| 111 | استارت | 30 |
| 112 | سنسور پدال گاز هیبرید | 15 |
| 113 | یدک | - |
| 114 | کمپرسور AIRmatic | 40 |
| 115 | بوق چپ و راست | 15 |
| 116 | یدک | - |
| 117 | یدک | - |
| 118 | ماژول برنامه پایداری الکترونیکی هیبرید | 5 |
| 119 | غلاف کانکتور مدار 87 C2 | 15 |
| 120 | غلاف کانکتور مدار 87 C1 (به غیر از AMG) | 5 |
| 120 | غلاف کانکتور مدار 87 C1 (AMG) | 15 |
| 121 | ماژول برنامه پایداری الکترونیکی | 5 |
| 122 | رله CPC | 5 |
| 123 | یدک | - |
| 124 | یدک | - |
| 125 | ماژول SAM جلو | 5 |
| 126 | ماژول پیشرانه (تنظیمات مختلف) | 5 |
| 127 | محدود کننده افت ولتاژ هیبرید | 5 |
| 128 | واحد لامپ جلو چپ و سوئیچ چراغ های خارجی | 5 |
| 129 | رله مدار استارت 50 هیبرید | 30 |
| 129A | رله مدار استارت 50 هیبرید | 30 |
رله
| شناسه | عملکرد |
|---|---|
| G | رله مدار 15 محفظه موتور |
| H | رله مدار استارت 50 |
| I | رله پمپ خلاء هیبرید (+) |
| J | رله CPC |
| K | رله پمپ روغن (برای گیربکس 722.9، به غیر از 722.930) |
| L | رله بوق |
| M | رله گرمکن موقعیت پارک برف پاک کن |
| N | رله مدار 87M |
| O | رله مدار استارت 15 هیبرید |
| P | رله پمپ خنک کننده (با موتور 274.9) |
| Q | رله پمپ خلاء هیبرید (-) |
| R | رله AIRmatic |

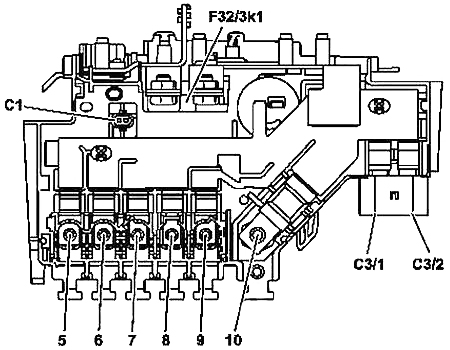

جعبه پیش‌فیوز موتور

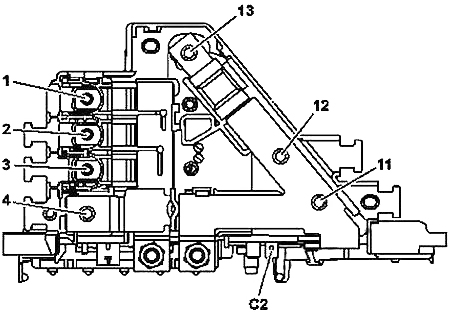

جعبه پیش‌فیوز محفظه موتور
| شماره فیوز | عملکرد | آمپر |
|---|---|---|
| 1 | رزرو | - |
| 2 | مرحله خروجی گرمکن (موتور دیزلی) | 100 |
| 3 | ماژول فیوز و رله موتور | 60 |
| 4 | اتصال باتری سیستم الکتریکی خودرو | - |
| 5 | ماژول فیوز و رله موتور | 150 |
| 6 | ماژول فیوز و رله سمت چپ | 125 |
| 7 | موتور فن (600 وات / 850 وات) | 80 |
| 8 | ماژول فرمان الکتریکی قدرت | 125 |
| 9 | موتور فن (1000 وات) | 150 |
| 10 | جعبه فیوز پیش فرض داخل خودرو | 200 |
| 11 | رزرو | - |
| 12 | ماژول الکترونیک قدرت (هیبرید، موتور 651.9، نسخه آمریکا) ماژول گرمکن کاتالیست (هیبرید، موتور 651.9، نسخه آمریکا) | - |
| 13 | دینام | 400 |
| Cl | رله جداسازی (هیبرید) | - |
| C2 | مدار 31 (هیبرید) | - |
| C3/1 | ماژول برنامه پایداری الکترونیکی (به غیر از AMG) | 40 |
| C3/2 | ماژول برنامه پایداری الکترونیکی (AMG) | 60 |
| F32/3k1 | رله جداسازی | - |
جعبه فیوز صندوق عقب

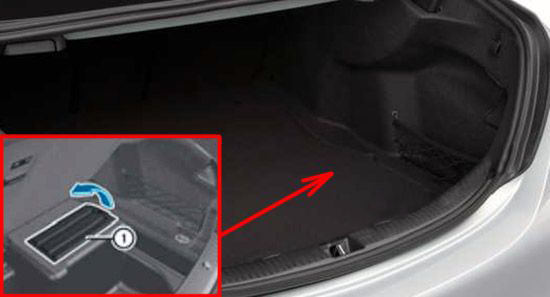

محل جعبه فیوز
جعبه فیوز در صندوق عقب (در سمت راست) و زیر کف قرار دارد.
کف صندوق را به سمت بالا بلند کنید، درپوش (1) را در جهت فلش به سمت بالا بچرخانید.

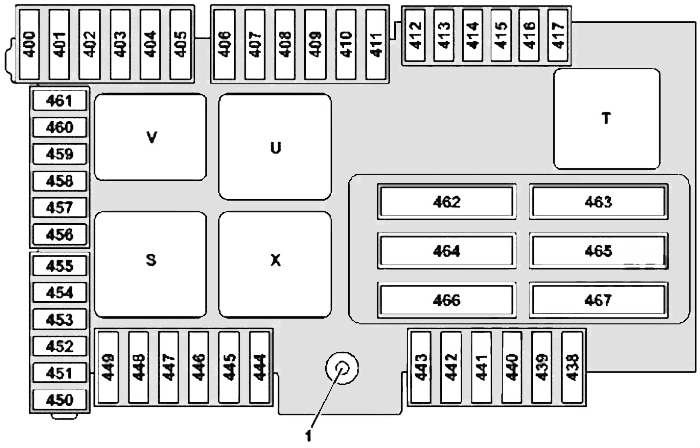

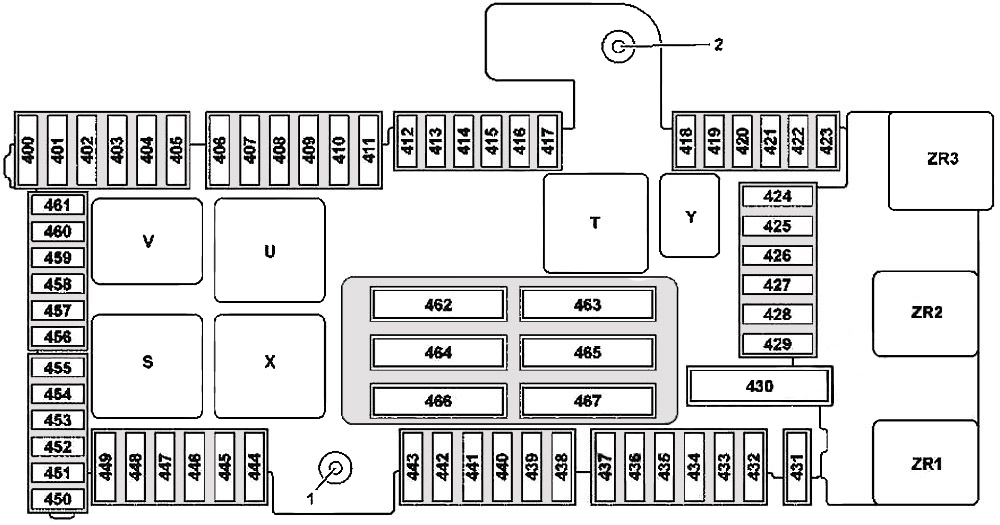

دیاگرام (نقشه) جعبه فیوز
Version 1
Version 2
تخصیص فیوزها و رله‌ها در صندوق عقب
| شماره فیوز | عملکرد | آمپر |
|---|---|---|
| 1 | تغذیه ترمینال 30 "E1" | |
| 2 | تغذیه ترمینال 30g "E2" | |
| 400 | ماژول BlueTEC: AdBlue® (سیستم کاهش آلودگی در خودروهای دیزلی) | 25 |
| 401 | ماژول BlueTEC: AdBlue® (سیستم کاهش آلودگی در خودروهای دیزلی) | 15 |
| 402 | ماژول BlueTEC: AdBlue® (سیستم کاهش آلودگی در خودروهای دیزلی) | 20 |
| 403 | معتبر تا تاریخ 30.11.2015: کلید تنظیم نیمه‌برقی صندلی سرنشین جلو | 30 |
| 403 | معتبر از تاریخ 01.12.2015: کلید تنظیم نیمه‌برقی صندلی سرنشین جلو | 25 |
| 404 | معتبر تا تاریخ 30.11.2015: کلید تنظیم نیمه‌برقی صندلی راننده | 30 |
| 404 | معتبر از تاریخ 01.12.2015: کلید تنظیم نیمه‌برقی صندلی راننده | 25 |
| 405 | یدک | - |
| 406 | ماژول درب جلو چپ | 30 |
| 407 | یدک | - |
| 408 | ماژول درب عقب | 30 |
| 409 | یدک | - |
| 410 | گیرنده کنترل از راه دور بخاری ثابت/سوئیچ تغییر آنتن برای تلفن و بخاری ثابت | 5 |
| 411 | جمع‌کننده کشش اضطراری قابل برگشت جلو چپ | 30 |
| 412 | ماژول سیستم مدیریت باتری هیبرید | 7.5 |
| 413 | ماژول کنترل درب صندوق عقب | 5 |
| 414 | واحد تیونر | 5 |
| 415 | ماژول پوشش دوربین/ژنراتور عطر اتمیزه | 5 |
| 416 | تقویت‌کننده آنتن سیستم تلفن همراه/جبران‌کننده/صفحه تماس تلفن همراه | 7.5 |
| 417 | ماژول دوربین 360 درجه/دوربین دنده عقب | 5 |
| 418 | ماژول گرمکن صندلی عقب/ماژول AIRSCARF (هوای گرم دور گردن سرنشینان عقب) | 5 |
| 419 | ماژول تنظیم پشتی صندلی سرنشین جلو | 5 |
| 420 | ماژول تنظیم پشتی صندلی راننده | 5 |
| 421 | یدک | - |
| 422 | یدک | - |
| 423 | ماژول تقویت‌کننده سیستم صوتی | 5 |
| 424 | ماژول سیستم تعلیق هیدروپنوماتیک خودرو معتبر برای موتور 276: ماژول صدای موتور | 15 |
| 425 | یدک | - |
| 426 | یدک | - |
| 427 | یدک | - |
| 428 | یدک | - |
| 429 | یدک | - |
| 430 | یدک | - |
| 431 | ماژول چندکاره وسیله نقلیه ویژه | 25 |
| 432 | ماژول چندکاره وسیله نقلیه ویژه | 25 |
| 433 | ماژول تشخیص تریلر ( برای زمانی که ماشین در حال یدک کشیدن یک خودرو دیگر است) | 15 |
| 434 | ماژول تشخیص تریلر ( برای زمانی که ماشین در حال یدک کشیدن یک خودرو دیگر است)/ AMG: ماژول ترمز پارک برقی | 30 |
| 435 | ماژول تشخیص تریلر ( برای زمانی که ماشین در حال یدک کشیدن یک خودرو دیگر است)/ AMG: واحد کنترل ترمز پارک برقی | 25 |
| 436 | ماژول تشخیص تریلر ( برای زمانی که ماشین در حال یدک کشیدن یک خودرو دیگر است) | 15 |
| 437 | ماژول تشخیص تریلر ( برای زمانی که ماشین در حال یدک کشیدن یک خودرو دیگر است) | 25 |
| 438 | ماژول مبدل DC/AC | 30 |
| 439 | تاکسی‌متر/تاکسی‌متر آینه/ ماژول عقب در مدل A205 | 5, 5, 25 |
| 440 | ماژول گرمکن صندلی عقب | 30 |
| 441 | ماژول AIRSCARF (هوای گرم دور گردن سرنشینان عقب) | 30 |
| 442 | ماژول سیستم سوخت | 25 |
| 443 | جمع‌کننده اضطراری کمربند قابل برگشت جلو سرنشین | 30 |
| 444 | کانکتور الکتریکی تبلت PC | 15 |
| 445 | S205 پریز برق صندوق عقب در مدل | 15 |
| 446 | فندک سیگار جلویی با روشنایی جا سیگاری/ خروجی برق فضای داخل خودرو | 15 |
| 447 | سوکت 12 ولت کنسول وسط قسمت عقب سمت راست | 15 |
| 448 | معتبر برای گیربکس 722، 725: خازن قفل پارک | 10 |
| 449 | معتبر برای موتور 626: فیلتر سوخت با گرمکن یکپارچه AMG: ماژول ترمز پارک برقی | 5 |
| 450 | ماژول SAM عقب | 5 |
| 451 | ماژول سیستم سوخت ماژول BlueTEC: AdBlue® | 5 |
| 452 | سنسور رادار یکپارچه سپر عقب راست بیرونی/سنسور رادار یکپارچه سپر عقب چپ بیرونی/سنسور رادار سپر عقب مرکزی/سنسور رادار سپر عقب راست بیرونی/سنسور رادار سپر عقب چپ بیرونی | 5 |
| 453 | سنسور رادار سپر جلو چپ/سنسور رادار سپر جلو راست/ یونیت کنترل سیستم کمکی پیشگیری از تصادف | 5 |
| 454 | معتبر برای گیربکس 722: ماژول گیربکس کاملاً یکپارچه/ پکیج آموزشی رانندگی(مانند پدال اضافی زیر پای سرنشین)/سوئیچ روشنایی فضای پا/سوئیچ مانیتور عملکرد پدال/ماژول BlueTEC: AdBlue® | 7.5, 5 |
| 455 | ماژول مبدل DC/AC | 5 |
| 456 | سنسور رادار دوربرد جلو/ ماژول الکتریکی کروز کنترل تطبیقی DISTRONIC | 5 |
| 457 | هیبرید: ماژول الکترونیک قدرت/ ماژول سیستم مدیریت باتری/ AMG: ماژول دیفرانسیل الکترونیکی/ ماژول پایه‌های موتور فعال | 5 |
| 458 | ماژول سوئیچینگ عقب | 5 |
| 459 | شارژر هیبریدی / ماژول تعلیق AMG | 5 |
| 460 | ماژول ورود بدون کلید | 10 |
| 461 | تقویت‌کننده آنتن FM 1، AM، CL [ZV] و KEYLESS-GO | 5 |
| 462 | ماژول تقویت‌کننده سیستم صوتی | 40 |
| 463 | W205، S205، V205 گرمکن شیشه عقب از طریق خازن جاذب تداخل الکترومغناطیسی شیشه عقب برای مدلهای A205، C205 کانکتور الکتریکی سقف تاشو/داخل خودرو در مدلهای | 30 |
| 464 | ماژول درب صندوق عقب ماژول درب بالابر عقب (شاسی بلندها و مینی ون ها) | 40 |
| 465 | ماژول SAM عقب | 40 |
| 466 | ماژول SAM عقب | 40 |
| 467 | معتبر برای موتور 626: فیلتر سوخت با گرمکن یکپارچه / مدل A205 : واحد کنترل عقب | 40 |
رله
| شناسه | عملکرد |
|---|---|
| S | رله مدار داخلی خودرو 15 |
| T | رله گرمکن شیشه عقب |
| U | رله سوکت و جا لیوانی ردیف دوم صندلی |
| V | رله BlueTEC: AdBlue® |
| X | رله یخچال و پریزهای ردیف اول صندلی ها و صندوق عقب |
| Y | رله یدکی |
| ZR1 | رله گرمکن فیلتر سوخت مخصوص موتور 626 |
| ZR2 | رله رزرو |
| ZR3 | رله رزرو |
