فیوزها و رله های مرسدس بنز SLS AMG C197/R197 (2011-2015)

خودروی اسپرت مرسدس‌بنز SLS AMG (با کد C197 و R197) از سال 2011 تا 2015 تولید شد. در این مقاله، دیاگرام(نقشه)‌های جعبه فیوز مرسدس‌بنز SLS AMG مدل‌های 2011، 2012، 2013، 2014 و 2015 ارائه شده است. همچنین اطلاعات مربوط به محل قرارگیری پنل‌های فیوز داخل خودرو و توضیحات مربوط به وظیفه هر فیوز (چیدمان فیوزها) و رله‌ها آورده شده است.

چیدمان فیوزهای مرسدس بنز SLS AMG (2011-2015)

فیوزهای فندک (پریز برق) در مرسدس‌بنز SLS AMG شامل فیوز شماره 9 (سوکت داخل داشبرد) در جعبه فیوز فضای پایینی (Footwell) و فیوز شماره 71 (پریز برق جلوی کابین) در جعبه فیوز صندوق عقب هستند.

جعبه فیوز در فضای پای سرنشین جلو

موقعیت جعبه فیوز

برای باز کردن: موکت روی جای پای (Foot-rest) را بردارید، پیچ‌ها را باز کنید و پنل کف را خارج نمایید.

دیاگرام (نقشه) جعبه فیوز

تخصیص فیوزها در جعبه فیوز فضا پای سرنشین
شماره فیوزعملکرد فیوزآمپر
1Electronic Stability Program control unit25
2Left door control unit30
3Right right door control unit30
4Reserve-
5Instrument cluster
Rear SAM control unit with fuse and relay module
Adaptive damping system control unit (AMG RIDE CONTROL sports suspension)		7.5
6ME-SFI [ME] control unit7.5
7Starter20
8Supplemental restraint system control unit7.5
9Glove compartment socket15
10Master windshield wiper motor
Slave windshield wiper motor		30
11COMAND display7.5
12Audio/COMAND control panel
AAC control and operating unit
Upper control panel control unit		7.5
13Steering column tube module control unit7.5
14Electronic Stability Program control unit7.5
15Supplemental restraint system control unit7.5
16Diagnostic connector
DIRECT SELECT INTERFACE		5
17Oil cooler fan motor15
18Reserve-
19Reserve-
20Electronic Stability Program control unit40
21Brake lights switch
Glove compartment lamp over glove compartment lamp switch
Front passenger seat occupied recognition and ACSR [AKSE] (USA version)		7.5
22Oil sensor (oil level, temperature and quality)
Internal combustion engine and air conditioning fan motor with integrated control
Connector sleeve, circuit 87 M2e
Interior and engine wiring harness electrical connection (pin 5)		15
23Fused through circuit 87 M1 e connector sleeve:
Interior and engine wiring harness electrical connector (pin 4)
Starter circuit 50 relay
Oil cooler fan motor relay
ME-SFI [ME] control unit		25
24Purging switchover valve
Interior and engine wiring harness electrical connector (pin 8)		15
25Coolant circulation pump
ME-SFI [ME] control unit
Activated charcoal canister shutoff valve (USA version)		15
26COMAND controller unit20
27ME-SFI [ME] control unit
Electronic ignition lock control unit		7.5
28Instrument cluster7.5
29Reserve-
30Reserve-
31ALeft horn
Right horn		15
31BLeft horn
Right horn		15
32Electric air pump40
33Reserve-
34Reserve-
35Reserve-
36Electric parking brake controller unit7.5
تخصیص رله ها در جعبه فیوز فضا پای سرنشین
شماره فیوزعملکرد فیوز
JCircuit 15 relay
KCircuit 15R relay
LReserve relay
MStarter circuit 50 relay
NEngine circuit 87 relay
OHorn relay
PSecondary air injection relay
QOil cooler fan motor relay
RChassis circuit 87 relay

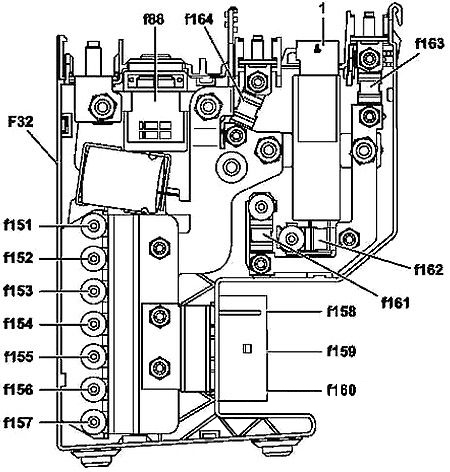

جعبه پیش‌فیوز موتور

جعبه پیش‌فیوز موتور
شماره فیوزعملکرد فیوزآمپر
88Pyrofuse 88400
151Internal combustion engine and air conditioning fan motor with integrated control100
152Front SAM control module with fuse and relay module150
153Reserve-
154Front SAM control module with fuse and relay module60
155Reserve-
156Reserve-
157Reserve-
158Reserve-
159Reserve-
160Blower regulator60
161Front SAM control module with fuse and relay module100
162Reserve-
163Rear SAM control unit with fuse and relay module150
164Rear SAM control unit with fuse and relay module150

جعبه فیوز صندوق عقب

موقعیت جعبه فیوز

Coupe

جعبه فیوز در صندوق عقب، در مرکز دیواره پشتی و زیر پوشش قرار دارد.

Roadster

برای باز کردن: از داخل خودرو، پوشش را در جهت فلش بین رول‌بارها بلند کنید.

دیاگرام (نقشه) جعبه فیوز

تخصیص فیوزها در صندوق عقب
شماره فیوزعملکرد فیوزآمپر
37Reserve-
38Reserve-
39Coupe: Charging socket electrical connection
Roadster: Control unit for soft top control		15
40Reserve-
41Electric parking brake controller unit30
42Left fuel pump fuel system control unit25
43Reserve-
44Reserve-
45Reserve-
46M 1, AM, CL antenna amplifier
M 2 and DAB antenna amplifier
Alarm siren (USA version; up to 30.9.10 and as of 1.10.10)
Interior protection and tow-away protection control unit		7.5
47Reserve-
48Reserve-
49Rear window heater40
50Sound system amplifier control unit (advanced sound system)30
51Rear bass speaker amplifier (advanced sound system)40
52Reserve-
53Reserve-
54Reserve-
55Left fuel pump fuel system control unit5
56Reversing camera5
57Reserve-
58Roadster: Control unit for soft top control
Black Series: Electric differential lock control unit		15
59Blind Spot Assist: Left rear bumper intelligent radar sensor, Right rear bumper intelligent radar sensor5
60Roadster: Control unit for soft top control25
61as of 1.6.11: Router relay, AMG Performance Media control unit7.5
62Driver seat control unit30
63Reserve-
64Front passenger seat control unit30
65Adaptive damping system control unit (AMG RIDE CONTROL sports suspension)10
66Reserve-
67Roadster: Control unit for soft top control40
68Roadster: AIRSCARF control unit25
69Roadster: AIRSCARF control unit25
70Tire pressure monitor control unit5
71Front vehicle interior power outlet (front cigarette lighter with ashtray illumination)15
72Reserve-
73Transmission mode control unit5
74KEYLESS-GO control unit15
75Circuit 30 connector sleeve, KEYLESS-GO door handle function20
76Reserve-
77USA version: Weight Sensing System (WSS), control unit7.5
78Media interface control unit7.5
79Driver seat connector block
Front passenger seat connector block		7.5
80PARKTRONIC control unit5
81Mobile phone electrical connection5
82Rear spoiler motor relay, raise Rear spoiler motor relay, lower10
83Emergency call system control unit
Japanese version: Electronic Toll Collection control unit		7.5
84Satellite digital audio radio (SDAR) control unit
Digital Audio Broadcasting control unit		7.5
85Reserve-
86Reserve-
87Emergency call system control unit7.5
88Dual clutch transmission control unit15
89Reserve-
90Reserve-
تخصیص رله ها در صندوق عقب
شماره فیوزعملکرد فیوز
ACircuit 15 relay
BCircuit 15R relay (1)
CRear window heater relay
DFuel pump relay
EReserve
ESeat adjustment relay
GCircuit 15R relay (2)
